Un équipement à double usage

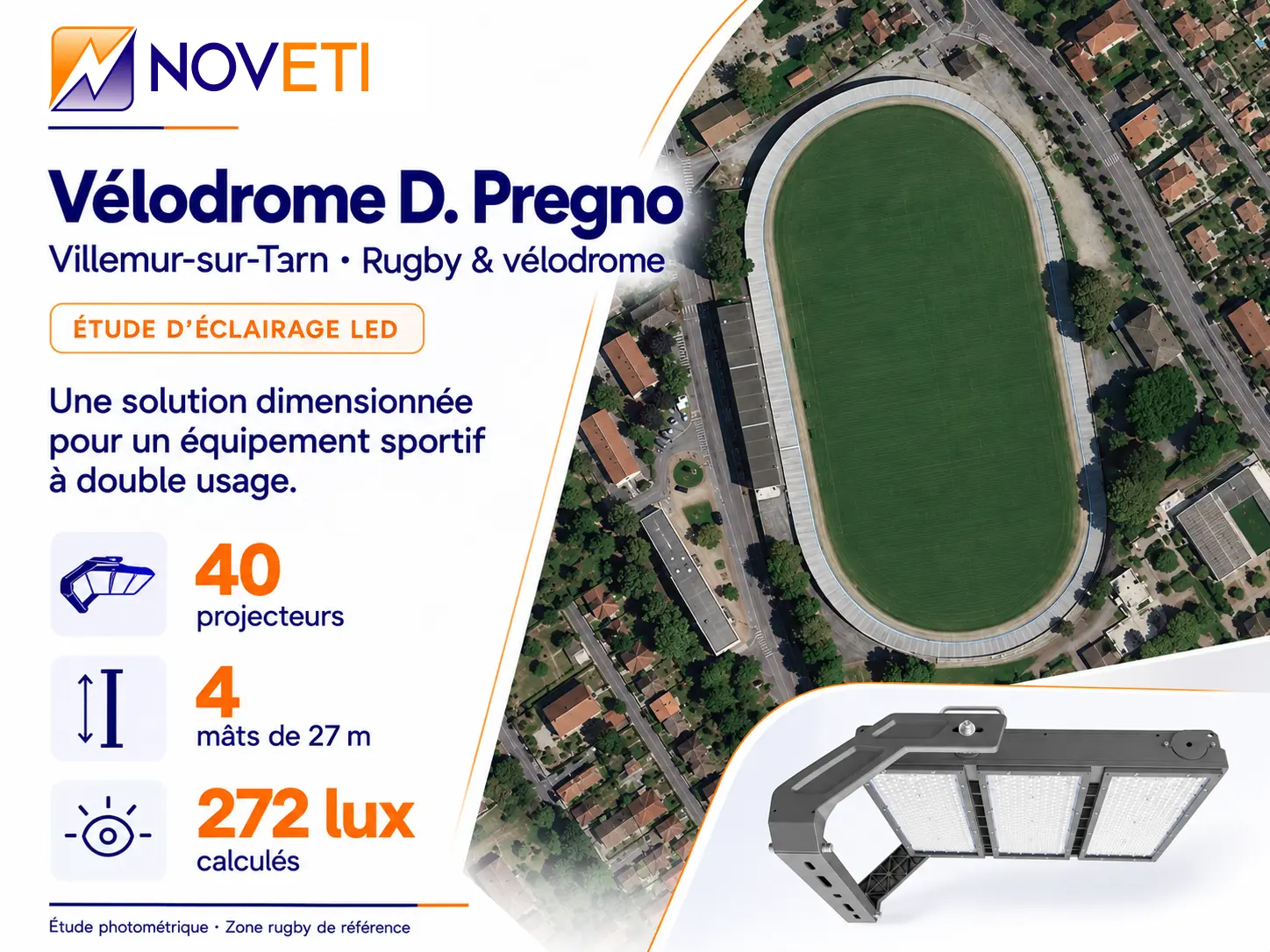

Le vélodrome D. Pregno, à Villemur-sur-Tarn, associe une piste cycliste et une zone centrale dédiée au rugby. L’étude d’éclairage NOVETI porte sur une emprise globale de 187 × 102 mètres, dans laquelle s’inscrit une zone rugby de référence de 144 × 70 mètres.
L’enjeu consiste à dimensionner l’éclairage en tenant compte de la géométrie de l’équipement, de la hauteur des mâts et des besoins de visibilité sur la surface de jeu. La zone rugby est étudiée avec le niveau FFR E4 comme référence de dimensionnement dans le dossier.
La solution retenue dans l’étude

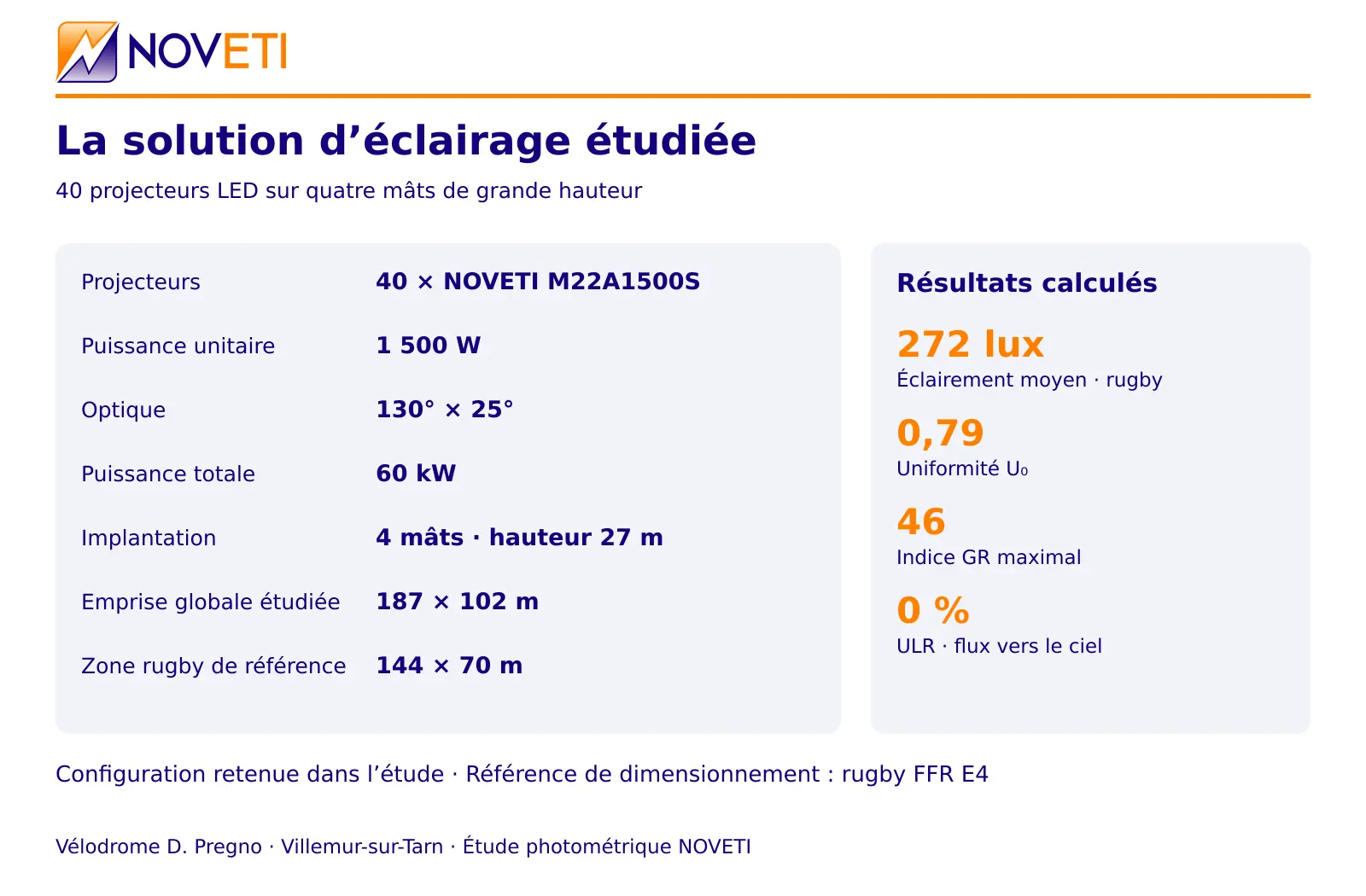

La configuration repose sur 40 projecteurs NOVETI M22A1500S de 1 500 W, associés à une optique de 130° × 25°. Les projecteurs sont répartis sur quatre mâts, à une hauteur de montage de 27 mètres. La puissance totale prévue est de 60 kW.
Le recours à un modèle unique vise à simplifier la préparation de l’installation et à limiter les erreurs de pose. L’orientation des projecteurs et le choix des optiques participent à la répartition de la lumière sur les surfaces étudiées.
Les résultats de l’étude photométrique

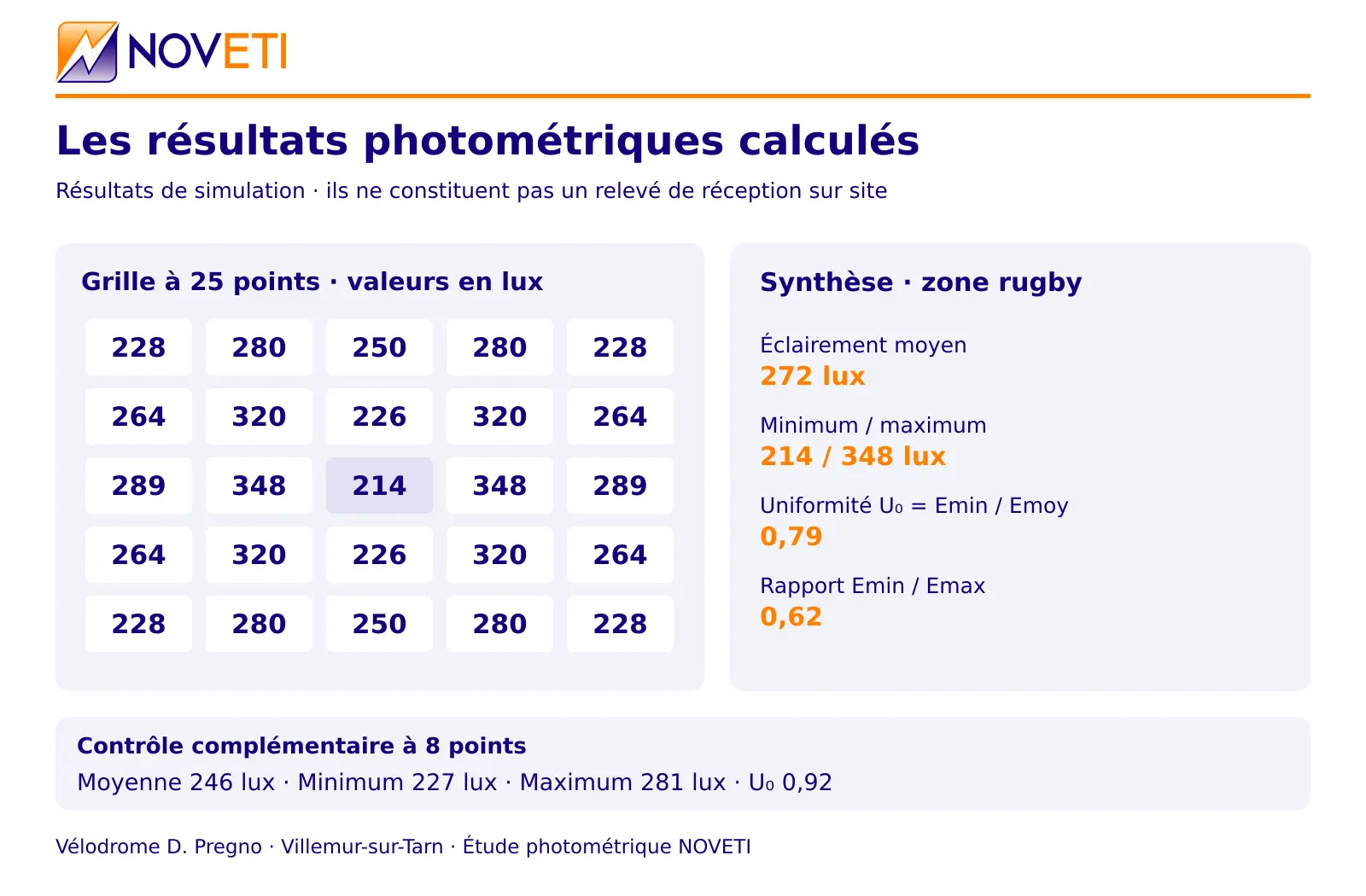

Sur la grille rugby à 25 points présentée dans le dossier, l’éclairement moyen calculé atteint 272 lux. Le minimum est de 214 lux et le maximum de 348 lux. L’uniformité U₀, correspondant au rapport entre l’éclairement minimum et l’éclairement moyen, est de 0,79. Le rapport entre le minimum et le maximum atteint 0,62.
Le dossier indique également un indice d’éblouissement maximal GR de 46 et un taux de flux lumineux dirigé au-dessus de l’horizontale ULR de 0 % pour la configuration étudiée. Cet indicateur ULR ne quantifie pas, à lui seul, la lumière réfléchie par le sol ni les nuisances sur les propriétés voisines.
Un contrôle complémentaire à huit points figure dans l’étude : 246 lux en moyenne, 227 lux au minimum et 281 lux au maximum, avec une uniformité de 0,92.
Ces valeurs sont des résultats de calcul issus de l’étude photométrique. La réception de l’installation et un éventuel classement fédéral reposent sur les vérifications applicables après mise en œuvre.
Des équipements pensés pour l’exploitation
La documentation fournie pour la gamme M22A.S décrit une construction en aluminium, une visserie inox 304 et une protection IP66. Elle présente également une protection contre les surtensions de 20 kV, un limiteur de courant d’appel et une alimentation séparée. Pour la version de 1 500 W, les masses annoncées sont de 25,6 kg pour le projecteur et de 7,9 kg pour le bloc d’alimentation.
Une version anticorrosion de qualité marine C5 est proposée en option dans la documentation de la gamme. Cette option ne constitue pas une caractéristique confirmée des équipements retenus pour ce projet.
Vous étudiez l’éclairage d’un stade, d’un terrain de rugby ou d’un vélodrome ? NOVETI vous accompagne dans le dimensionnement de votre solution LED.
